材料化工
一種具有兩級增強三維網狀結構的TiAl基復合材料及其制備方法

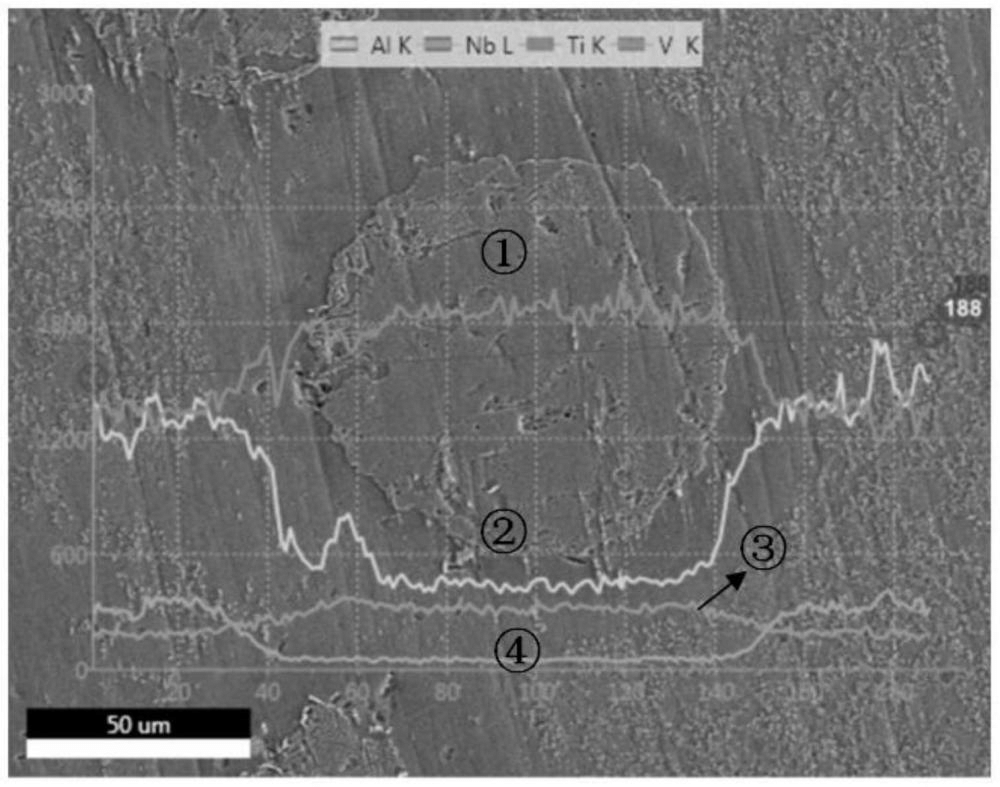

本發明公開了一種具有兩級增強三維網狀結構的TiAl基復合材料及其制備方法,包括以下步驟:(1)將鈦粉、鋁粉、鈮粉和鉻粉按摩爾比41.5~50.5:43~47:5~9:1.5~2.5混合球磨,得到機械合金化粉末;(2)將步驟(1)制備的機械合金化粉末與鈦預合金粉末按質量比44~47:3~6均勻混合,得到混合粉體;(3)將混合粉體進行真空熱壓燒結,得到所述TiAl基復合材料。上述制備方法簡單,且原料易得、成本低,制備得到的復合材料基體微觀組織細小、合金顆粒分布均勻,且無空隙、裂紋等缺陷;此外,通過α2?Ti3Al相增強基體γ?TiAl相以及鈦合金粉末顆粒與基體鈦鋁基合金緊密結合的兩級增強作用,有效提高了鈦鋁基復合材料的高溫強塑性,使其在高溫合金領域具有良好的應用前景。
長春工業大學
授權發明
