瞬時浮點放大的磁共振探水信號檢測裝置及檢測方法

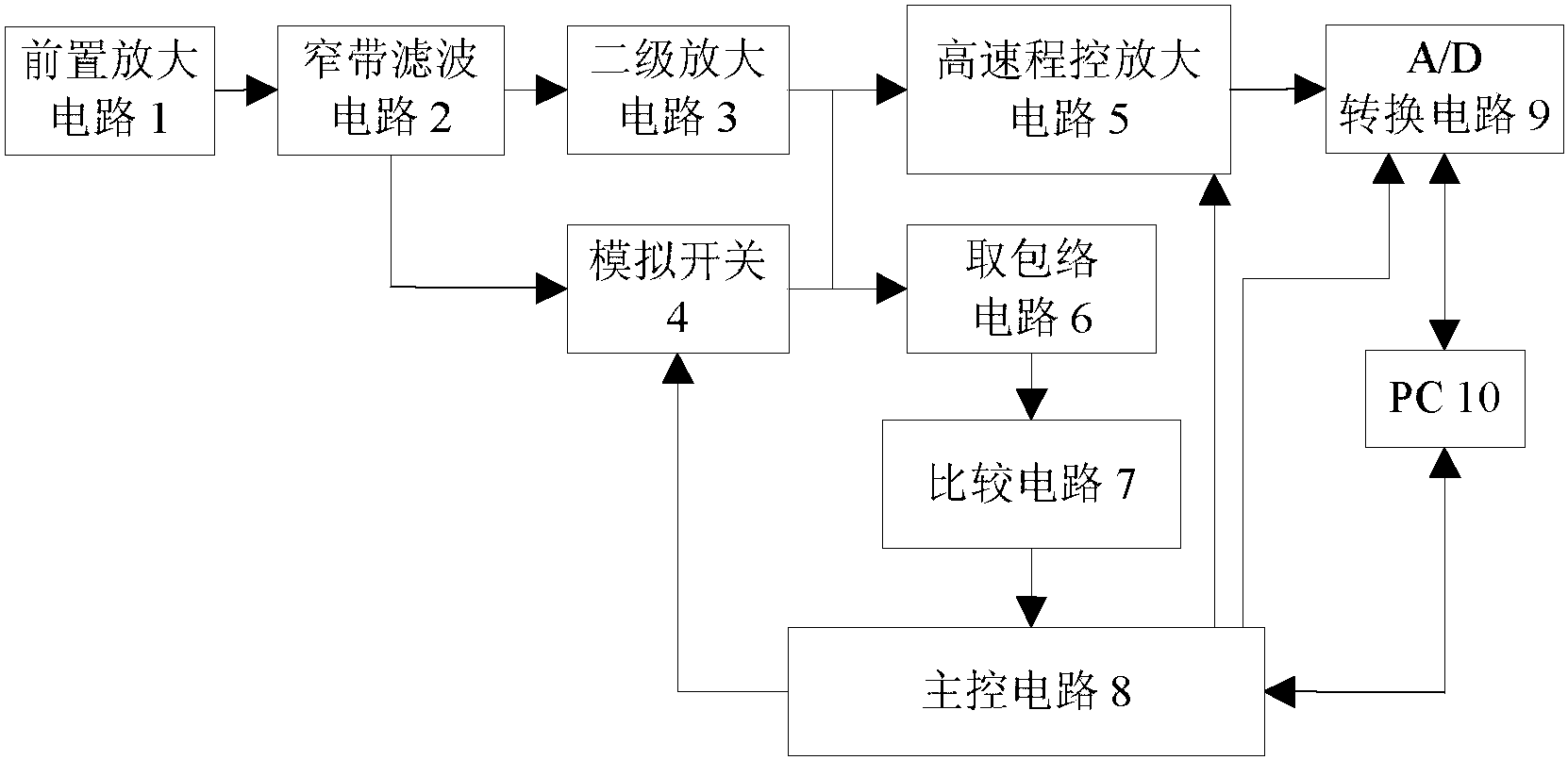

本發明涉及一種瞬時浮點放大的磁共振探水信號檢測裝置及檢測方法,由前置放大電路經窄帶濾波電路與二級放大電路和模擬開關連接,二級放大電路經高速程控放大電路與A/D轉換電路連接,二級放大電路經取包絡電路與比較電路連接,模擬開關分別與高速程控放大電路、取包絡電路和主控電路連接,主控電路經PC10和A/D轉換電路與模擬開關連接構成。本發明通過二級放大電路與高速程控放大電路的級聯實現了大動態范圍,滿足了大幅度變化噪聲檢測的要求;采用取包絡電路可預測輸入信號的變換趨勢,為增益的調節提供參考;基于瞬時浮點放大的取包絡和比較電路實現快速預判、及時調節增益的效果,無需人工操作,提高了工作效率,且有效抑制了放大器飽和。
吉林大學
授權發明
